سرعت صوت یا Velocity در تست آلتراسونیک UT
جهت انجام آزمایش غیر مخرب آلتراسونیک UT می بایست سرعت صوت مواد را بدانیم و آن را در تنظیمات دستگاه عیب یاب فراصوتی یا همان دستگاه UT وارد نماییم. لذا بعنوان مقدمه باید بدانیم که سرعت صوت مواد مختلف میزان فاصله ای است که یک موج صوتی در مدت زمان یک ثانیه در یک سیال میپیماید. سرعت صوت (Sound Velocity) مشخص میکند که این موج در بازهٔ مشخصی از زمان چه مسافتی را طی میکند.
صوت از محیطهایی که مادی نیستند (در آنجا ماده وجود ندارد) نمیتواند عبور کند. سرعت صوت در مناطق زیر به ترتیب ذکر شده نسبت به حالت عادی بیشتر از جداول استاندارد است.
- مناطق سرد و مرطوب
- مناطق فقط مرطوب بالاتر از دریا
موج های رایج مورد استفاده در تست التراسونیک UT
انرژی صوتی که در تشخیص عیوب استفاده میشود، بر اساس جهت موج و حرکت مولکولها تقسیم بندی می شود. رایج ترین امواج مورد استفاده در تست UT امواج طولی (longitudinal waves)، امواج برشی (shear waves) و امواج سطحی (surface waves) هستند.

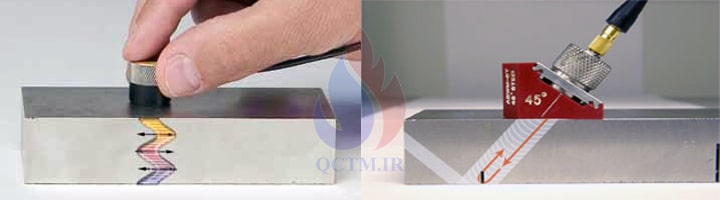

امواج طولی : جهت حرکت ذرات موازی با جهت حرکت موج است و ممکن است از طریق شکست یا بازتاب به امواج برشی تبدیل شوند. این موج ها معمولا در تست آلتراسونیک UT سریع ترین حرکت را دارند. زمانی که می خواهیم با پراب نرمال تست کنیم، از سرعت این موج جهت تنظیم دستگاه UT استفاده می کنیم.
امواج برشی : جهت حرکت ذرات عمود بر جهت حرکت موج است. امواج برشی سرعت و طول موج کوتاهتری نسبت به امواج طولی با فرکانس مشابه دارند. این امواج فقط در جامدات وجود دارند، و در مایعات یا گازها تشکیل نمی شوند. و ممکن است از طریق بازتاب یا شکست در یک مرز به امواج طولی تبدیل شوند. زمانی که می خواهیم با پراب زاویه ای تست کنیم، از سرعت این موج جهت تنظیم دستگاه UT استفاده می کنیم.
سرعت صوت یا Velocity مواد مختلف در تست التراسونیک UT
توجه داشته باشید که جدول زیر یک راهنمای کلی است. سرعت صوت واقعی در این مواد ممکن است به دلایل مختلف مانند ترکیبات شیمیایی، ریزساختار، جهت دانه بندی، عیوب و دمای محیط به طور قابل توجهی متفاوت باشند. این امر به ویژه در مورد فلزات ریخته گری، فایبرگلاس، پلاستیک ها و کامپوزیت ها صادق است. برای اینکه بالاترین دقت را در تست غیر مخرب UT داشته باشید، دستگاه خود را روی بلوکی از همان جنس قطعه کارتان کالیبره کنید.
| نام مواد | سرعت امواج طولی m/s (پراب نرمال) | سرعت امواج برشی m/s (پراب زاویه ای) |
|---|---|---|
| آلومینیوم | 6375 | 3130 |
| بریلیم | 12903 | 8880 |
| برنج | 4394 | 2120 |
| برنز | 3531 | 2235 |
| کادمیوم | 2769 | 1500 |
| کلمبیوم | 4928 | 2100 |
| مس | 4648 | 2260 |
| ورق شیشه ای | 5766 | 3430 |
| گلیسیرین | 1930 | – |
| طلا | 3251 | 1194 |
| اینکونل | 5817 | 3020 |
| آهن | 5893 | 3230 |
| چدن | 4572 | 2200 – 3220 |
| سرب | 2159 | 700 |
| منگنز | 5842 | 3050 |
| جیوه | 1448 | – |
| مولیبدن | 6248 | 3350 |
| مونل | 5359 | 2720 |
| نیکل | 5639 | 2970 |
| نایلون | 2692 | 1090 |
| پلاتین | 3962 | 1670 |
| پلکسی گلاس | 2692 | 1270 |
| پلی استایرن | 2337 | – |
| پلی ونیل کلراید | 2388 | 1060 |
| شیشه کوارتز | 5740 | 2210 |
| لاستیک، ولکانیزه | 2311 | – |
| نقره | 3607 | 1590 |
| فولاد 1020 | 5893 | 3240 |
| فولاد 4340 | 5918 | 3240 |
| فولاد ضد زنگ | 5664 | 3120 |
| تفلون | 1372 | 6350 |
| قلع | 3327 | 1670 |
| تیتانیوم | 6096 | 3120 |
| تنگستن | 5182 | 2870 |
| اورانیوم | 3378 | 1980 |
| آب | 1473 | – |
| روی | 4216 | 2410 |
| زیرکونیوم | 4648 | 2250 |
